高頻變壓器是作為開關電源最主要的組成部分。開關電源中的拓?fù)浣Y(jié)構有很多。比如半橋式功率轉換電路，工作時兩個開關三極管輪流導通來產生100kHz的高頻脈沖波，然后通過高頻變壓器進行變壓，輸出交流電，高頻變壓器各個繞組線圈的匝數比例則決定了輸出電壓的多少。典型的半橋式變壓電路中最為顯眼的是三只高頻變壓器：主變壓器、驅動變壓器和輔助變壓器（待機變壓器），每種變壓器在國家規定中都有各自的衡量標準，比如主變壓器，只要是200W以上的電源，其磁芯直徑（高度）就不得小于35mm。而輔助變壓器，在電源功率不超過300W時其磁芯直徑達到16mm就夠了。

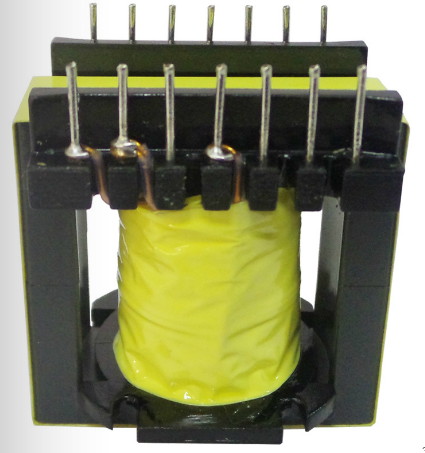

高頻變壓器

變壓器是變換交流電壓、電流和阻抗的器件，當初級線圈中通有交流電流時，鐵芯（或磁芯）中便產生交流磁通，使次級線圈中感應出電壓（或電流）。

變壓器由鐵芯（或磁芯）和線圈組成，線圈有兩個或兩個以上的繞組，其中接電源的繞組叫初級線圈，其余的繞組叫次級線圈。 ［1］

在高頻變壓器設計時，變壓器的漏感和分布電容必須減至最小，因?yàn)殚_(kāi)關電源中高頻變壓器傳輸?shù)氖歉哳l脈沖方波信號。在傳輸?shù)乃沧冞^(guò)程中，漏感和分布電容會引起浪涌電流和尖峰電壓，以及頂部振蕩，造成損耗增加。通常變壓器的漏感，控制為初級電感量的1%～3%。

初級線圈的漏感----變壓器的漏感是由于初級線圈和次級線圈之間，層與層之間，匝與匝之間磁通沒有完全耦合而造成的。

分布電容----變壓器繞組線匝之間，同一繞組的上、下層之間，不同繞組之間，繞組與屏蔽層之間形成的電容稱為分布電容。

初級繞組----初級繞組應放在最里層，這樣可使變壓器初級繞組每一匝用線長度最短，從而使整個繞組的用線為最少，這有效地減小了初級繞組自身的分布電容。

次級繞組----初級繞組繞完，要加繞（3～5）層絕緣墊襯再繞制次級繞組。這樣可減小初級繞組和次級繞組之間分布電容的電容量，也增大了初級和次級之間的絕緣強度，符合絕緣耐壓的要求。

偏壓繞組----偏壓繞組繞在初級和次級之間，還是繞在最外層，和開關電源的調整是根據次級電壓還是初級電壓進行有關。
