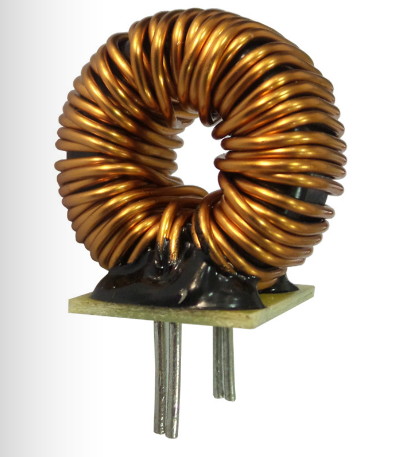

環形電感的原理

環形電感是導線內通過交流電流時，在導線的內部周?chē)a(chǎn)生交變磁通，導線的磁通量與生產此磁通的電流之比。當環形電感中通過直流電流時，其周?chē)怀尸F(xiàn)固定的磁力線，不隨時間而變化;可是當在線圈中通過交流電流時，其周?chē)鷮⒊尸F(xiàn)出隨時間而變化的磁力線。

根據法拉弟電磁感應定律---磁生電來分析，變化的磁力線在線圈兩端會產生感應電勢，此感應電勢相當于一個“新電源”。當形成閉合回路時，此感應電勢就要產生感應電流。由楞次定律知道感應電流所產生的磁力線總量要力圖阻止磁力線的變化的。

磁力線變化來源于外加交變電源的變化，故從客觀效果看，環形電感線圈有阻止交流電路中電流變化的特性。環形電感線圈有與力學中的慣性相類似的特性，在電學上取名為“自感應”，通常在拉開閘刀開關或接通閘刀開關的瞬間，會發生火花，這自感現象產生很高的感應電勢所造成的。

環形電感器具有阻止交流電通過而讓直流電順利通過的特性，頻率越高，線圈阻抗越大。因此，環形電感器的主要功能是對交流信號進行隔離、濾波或與電容器、電阻器等組成諧振電路。

環形電感的用途

環形電感器在電路中主要起到濾波、振蕩、延遲、陷波等作用，還有篩選信號、過濾噪聲、穩定電流及抑制電磁波干擾等作用。環形電感在電路最常見的作用就是與電容一起，組成LC濾波電路。電容具有“阻直流，通交流”的特性，而環形電感則有“通直流，阻交流”的功能。

如果把伴有許多干擾信號的直流電通過LC濾波電路，那么，交流干擾信號將被環形電感變成熱能消耗掉;變得比較純凈的直流電流通過環形電感時，其中的交流干擾信號也被變成磁感和熱能，頻率較高的最容易被環形電感阻抗，這就可以抑制較高頻率的干擾信號。

環形電感器具有阻止交流電通過而讓直流電順利通過的特性，頻率越高，線圈阻抗越大。因此，環形電感器的主要功能是對交流信號進行隔離、濾波或與電容器、電阻器等組成諧振電路。
